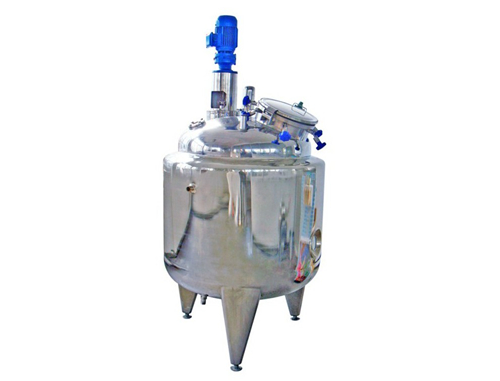

小型配料罐又称实验室配料罐，多用于高校实验室、科研机构、中小药厂等对物料的混合、混配，具有可加热、自动控温、保温、搅拌等功能，传热快、适应温差大、清洗方便，广泛应用于食乳品、生物制药、精细化工等行业，作为搅拌、调配、加热、混合调配或杀菌后处理等的反应容器。设备与物料接触部分均采用高级不锈钢材质制造，具有良好的耐腐蚀性，安全卫生，符合GMP卫生标准。
小型配料罐结构构成：
该设备主要由不锈钢罐体、搅拌装置、加热装置、械密封装置、冷凝器、冷却器、脚套或盘管、传动装置、轴封装置、保温介质、进（出）料口、支撑、CIP接口组件等构成。
小型配料罐主体设备均采用SUS304/316L高级不锈钢制作而成，内筒壁采用机械抛光或电解镜面抛光，外筒壁采用304全焊接结构保温，外表面采用镜面或亚光处理；筒体对外连接口采用卫生快开接头，安全卫生无死角，符合国家GMP卫生标准。
小型配料罐在线控制系统采用彩色液晶触摸屏+PLC全自动控制，可在线检测并控制物料混合过程相关参数。控制系统包括灭菌界面、参数设定与矫正、数据曲线图、数据报表、批次号设定、在线动画、报警装置等，可连接上位机、电脑和打印机，实现远程监控及数据存储与打印。
另外，还配有温度控制装置、测温孔、CIP自动旋转喷洗球、消泡器、挡板、空气分布器、温度传感器、视镜射灯、液位计、称重计量装置等设备，便于人工操作，简单可靠。
小型配料罐结构特点：
1、小型配料罐主体设备均采用SUS304/316L高级不锈钢材质制作而成，内外精抛光，防止物料粘壁，容易清洗；
2、采用电力加热，加热速度快，污染小，能耗低；可实现在线CIP清洗，洁净卫生，确保物料不受污染；
3、温度控制：采用电热偶测量温度与温控仪连接进行测控温度（温差±≤1°C），并可调节物料温度的高低。温控仪安装在电控箱内，温度传输杆直插至罐内底部，使物料即使在最低位置也能指示出温度；
4、小型配料罐整机结构紧凑，占地面积小，投资小，效益高。
小型配料罐技术参数：
|
参数型号（L） |
100 |
300 |
500 |
1000 |
2000 |
|
内径尺寸（mm） |
500 |
800 |
900 |
1100 |
1400 |
|
换热面积（㎡） |
0.9 |
2.0 |
2.7 |
4.5 |
7.5 |
|
搅拌功率（kw） |
0.55 |
0.75 |
1.5 |
3.0 |
4.0 |
|
结构形式 |
卧式、立式、可倾式、移动式、平台安装可选 |
|
夹套形式 |
盘管夹套、整体夹套、蜂窝夹套、半盘管夹套、可拆卸式夹套 |
|
搅拌形式 |
桨式搅拌、涡轮式搅拌、锚式搅拌等多种搅拌器形式，根据工艺要求进行选配 |
|
工作压力（Mpa） |
按工艺需求实现常压、负压等多种工艺操作 |
|
工作温度℃ |
0-180℃ |
|
计量方式 |
称重配料、液位计量、流量计量 |
|
保温材质 |
聚氨酯、岩棉等 |
|
密封 |
根据工艺要求选择机械密封或填料密封及法兰密封方式 |
|
加热方式 |
采用电力加热，加热速度快，污染小，能耗低 |
小型配料罐质量标准：
设计、制造、监检、检验执行：
1、《中华人民共和国特种设备安全法》
2、SFDA 《药品生产质量管理规范》
3、TSG21—2016《固定式压力容器安全技术监察规程》
4、GB150—2011《压力容器》
5、NB/T47015—2011《压力容器焊接规程》
6、NB/T47013—2015《承压设备无损检测》
7、HG/T20584—2011《钢制化工容器制造技术要求》
8、GB/T151-2014《热交换器》
如需了解更多
小型配料罐设备相关信息及配套设备、EPC建厂整包及生产线建设相关内容，欢迎关注北京舜甫科技有限公司官方网站或拨打400-6006-917电话咨询，我司将安排工程师为您提供专业解决方案和全方位服务。（以上参数仅供参考，可根据客户需要，进行非标设计）
