真空浓缩罐

真空浓缩罐
产品描述
  目前大健康产业是国内的朝阳产业,同时也反映了人民大众对健康的追求和需求。市场以需求为驱动力即衍生各行业以及产品的生产技术更新换代、优胜略汰。本次以真空浓缩罐为例,详细介绍真空浓缩罐所需要的工艺以及流程。

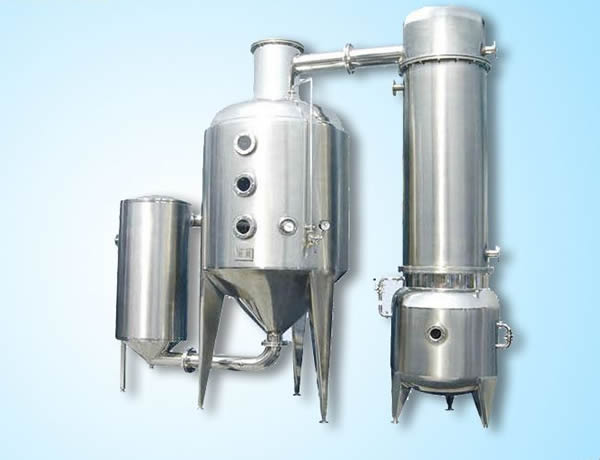

  包括浓缩器、冷凝器、汽液分离器、冷却器、受液桶五部件,浓缩器为夹套结构,冷凝器为列管式,冷却器为盘管式结构。本设备适用于制药、食品、化工等行业对料液的浓缩,并且可作为回收酒精和简单的回流提限之用。设备与物料接触部分采用不锈钢制造,具有良好的耐腐蚀性能,并符合 GMP医药标准。
  在真空系统下操作的夹套浓缩罐。是本公司在上海、江苏科研、设计单位的大力配合下,针对国内同类设备在使用上的经验和原设计中的缺陷而改进的新系列产品。ZN-C型是在ZN型基础上新的改进型。
  用途
通用性的蒸发装置,可广泛用于制药、食品、化工、轻工等行业的水、醇或其他有机溶媒料液的蒸发浓缩。本设备适用于中药热回流提取,浓缩、酒精蒸馏以及药渣的酒精回收等,可一罐多用。
  主要包括夹套式浓缩罐,气滤丝网式捕液器,列管式冷凝器,蛇管式冷却器以及受液贮罐等五部分组成。其他所需的真空系统(真空泵,缓冲罐等),料液计量罐,排液泵等由客户自行配套。也可根据客户要求,由我公司代为配套。
  结构特点
①为防止物料被污染,凡与物料接触部分均采用不锈钢制造。
②为提高汽液分离和捕集雾沫的效果,ZN型是在浓缩罐顶部增设气滤式过滤网层。ZN-C型是加长筒体分离段。
③为克服浓缩罐顶二次蒸汽在进入冷凝器前被冷凝而反回罐内的缺点。本设备将冷凝器改为斜卧式。
④为提高设备的生产能力,本设备将浓缩罐夹套的加热面积,冷凝、冷却器的面积均有不同程度的加大。
⑤为防止浓缩罐出液管产生死角,浓缩罐底部改为锥底,不锈钢球形考克,直按安装在罐底,便于排净浓缩液。
⑥在浓缩罐下部设置了快开式手孔,以便清理罐内残液,残渣。
⑦ZN-C型是将加热夹套分两段或三段,当液面降低时关闭上段加热防止干壁结焦,另外还节约了蒸汽。
  更多与真空浓缩罐相关的知识与参数、大健康产业衍生的药食同源相关生产线技术与设备,可登陆北京舜甫科技有限公司官方网站http://www.bjshunfu.com 或拨打400-6006-917进行免费电话咨询,我们可为您提供专业的项目咨询、工程设计、厂房建设、设备制造及采购、成本管理、进度控制、质量把控、安全、环保等服务,助您成功投资生产、创业项目、企业拓产!
