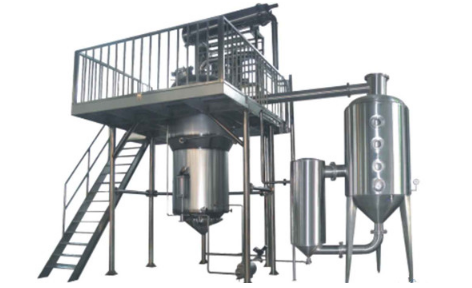

外循环浓缩器

外循环浓缩器
产品描述

    外循环浓缩器主要适用于中西药、淀粉糖、食乳品、生物制药、酿酒、化工等行业对热敏性物料的浓缩、蒸馏以及有机溶媒(如酒精)等的回流浓缩提取。设备采用外(盘管或夹套)加热、自然循环与真空负压蒸发相结合的方式,蒸发速度快,浓缩时间短,有效降低对热敏性物料有效成分的破坏。该设备与物料接触部分均采用高级不锈钢材质制造,具有良好的耐腐蚀性,符合GMP安全卫生标准。

  外循环浓缩器结构构成:
  该设备主要由浓缩罐、加热器、冷凝器、汽液分离器、冷却器、受液罐等构成,另外配备搅拌装置、夹套或盘管、传动装置、轴封装置、保温介质、进(出)料口、支撑、温度传感器、CIP接口等组件。
  外循环浓缩器主体设备均采用SUS304/316L高级不锈钢制作而成,内筒壁采用机械抛光或电解镜面抛光,外筒壁采用304全焊接结构保温,外表面采用镜面或亚光处理;筒体对外连接口采用卫生快开接头,安全卫生无死角,符合国家GMP卫生标准;
  外循环浓缩器在线控制系统采用彩色液晶触摸屏+PLC全自动控制,可在线检测并控制浓缩过程相关参数。控制系统包括灭菌界面、参数设定与矫正、数据曲线图、数据报表、浓缩批次号设定、在线动画、报警装置等,可连接上位机、电脑和打印机,实现远程监控及数据存储与打印;
  另外,还配有温度控制装置、测温孔、CIP自动旋转喷洗球、消泡器、挡板、空气分布器、温度传感器、视镜射灯、液位计等设备,便于人工操作,简单可靠。

  外循环浓缩器结构特点:
  1、外循环浓缩器主体设备均采用SUS304/316L高级不锈钢材质制作而成,内外精抛光,防止物料粘壁,不易结垢、堵塞、粘壁、起泡,容易清洗;
  2、外循环浓缩器为夹套结构,冷凝器为列管式结构,冷却器为盘管式结构;
  3、设备传热性能好,蒸发效率高,采用二效同时蒸发,二次蒸汽的到充分利用,与单效相比,能耗总量可降低40%左右,高效节能,高真空度下操作使溶液不会产生高温变性;采用推拉式自锁技术出渣门,不锈钢硬管出液,安全可靠,滴液不漏;
  4、根据工艺需要,可实现负压、常压等多种提取操作,切换阀门即可,操作简便;采取减压浓缩操作,蒸发温度低,可安装搅拌器,提高蒸发速度,防止物料粘连、减少泡沫形成,提升成品浓度;
  5、外循环浓缩器可实现间歇、连续进料,反复并罐收膏;
  6、整机结构紧凑,占地面积小;溶剂在设备内密闭循环使用,可减少50%以上投入量,投资小,效益高,有效降低环境污染,符合GMP标准要求。

  外循环浓缩器质量标准:
  设计、制造、监检、检验执行:
  1、《中华人民共和国特种设备安全法》
  2、SFDA 《药品生产质量管理规范》
  3、TSG21—2016《固定式压力容器安全技术监察规程》
  4、GB150—2011《压力容器》
  5、NB/T47015—2011《压力容器焊接规程》
  6、NB/T47013—2015《承压设备无损检测》
  7、HG/T20584—2011《钢制化工容器制造技术要求》
  8、GB/T151-2014《热交换器》

  如需了解更多外循环浓缩器设备相关信息及配套设备、EPC建厂整包及生产线建设相关内容,欢迎关注北京舜甫科技有限公司官方网站或拨打400-6006-917电话咨询,我司将安排工程师为您提供专业解决方案和全方位服务。(以上参数仅供参考,可根据客户需要,进行非标设计)
